在跨度小、場地狹窄、搭建高度較高的施工現場搭建鋼網架并非易事，需要根據網架類型、受力等綜合選擇搭建方法，某公司利用網架周邊柱、梁結構構件系掛手拉倒鏈，再在網架下部焊接吊撐的方法來進行低位吊裝，整個安裝過程簡單高效、安全。

一、適用范圍

適用于跨度不超過30m的焊接球節點鋼網架，特別是場地狹窄及樓層上網架的整體吊裝。吊裝高度宜在12 m以內。

二、工藝特點

1)采用手拉倒鏈組整體吊裝，與其他整體吊裝法相比無需投入大、小型吊裝機械，與滑移法相比避免了支架、滑道的安裝和拆除。

2)以周邊結構構件為吊裝系掛點，在網架下焊接低位吊撐作為吊點，不必另行設置拔桿、纜風繩和地錨等。

3)詼方法在地面、樓面及狹窄場地均可采用，適用范圍廣。

三、工藝原理

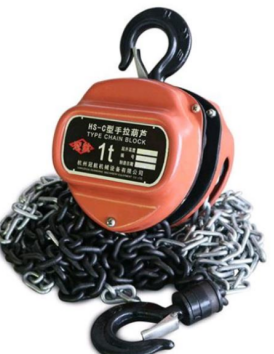

1)利用大起升高度手拉倒鏈作為吊裝起重設備。

2)利用已完主體結構柱或梁作為手拉倒鏈的系掛構件。

3)在網架吊點下部加設下吊撐，采用低位吊裝，可使網架的吊裝高度超過手拉倒鏈的系掛高度。

4)將網架在主體結構范圍內進行拼裝組裝，網架拼裝的大小要能使網架順利的通過主體結構，吊裝到超過就位標高后補拼網架側邊網格構件，補拼后再進行網架就位固定。

四、網架正式吊裝過程

1)每個手拉倒鏈均由專人輪流操作起吊，由指揮員統一協調指揮，各手拉倒鏈操作人員的拉鏈拉放節奏和幅度應一致。

2)吊裝過程中應保持各吊點均勻同步上升或下降，以減少網架結構受力不均勻，并避免網架與周邊結構相撞。

3)設專人觀測網架各吊點的標高，要求相鄰吊點的高差值不應大于吊點間距離的1/400,且不宜大于100 mm。當有超過傾向時，要及時調整，使各吊點相平后再繼續同步起吊。

4)當超越突出障礙物需要網架傾斜起吊時，應保持網架呈一傾斜面。
