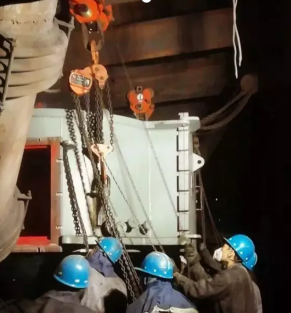

大型機械設備液力耦合器安裝位置高、噸位重達2噸，更換過程復雜，需配合起吊設備共同使用，某煤礦廠使用了手拉倒鏈、馬蹄環等設備來代替人力進行耦合器更換作業。

具體應用過程如下：

一、先打2根專用起吊錨索，驗算起吊錨索、起吊環、手拉葫蘆、馬蹄環的安全系數;

二、檢查作業環境，做好前期準備工作，包括人員、機具的安排;

三、拆卸舊的液力耦合器：

1、切斷 33 組合開關后部運輸機電源并上鎖掛牌，并將上級移變斷電、上鎖、掛牌。

2、選取后溜上方支架頂梁上相鄰 2 個 5 噸起吊環，掛好 5 噸手拉葫蘆，將電機用手拉葫蘆掛好，適當拉緊，用 46mm 套筒扳手配合 46mm 呆扳手拆下12 條M30×120 外六方螺栓，卸下后部運輸機機頭電機。

3、用手拉葫蘆掛好液力偶合器聯接罩，用 46mm 套筒扳手配合 46mm 梅花扳手拆下 12 條 M30×120 外六方螺栓，卸下液力偶合器聯接罩。

4、用手拉葫蘆掛好液力偶合器，用 30mm套筒扳手拆下 M20× 130的液力偶合器壓緊螺栓，卸下液力偶合器。

5、將2#架支架升緊并關閉前立柱進液截止閥，拆后立柱銷子，并將后立柱卸液，從支架間空隙將舊液力偶合器移到前部運輸機。

6、選擇支架頂梁 5 噸起吊環，用 5 噸手拉葫蘆將舊液力偶合器移到機頭不影響工作的地方。

(四)新液力偶合器入井并運至安裝位置

1.使用一臺 8E 工程車運送，用兩臺 3 噸手拉葫蘆將液力偶合器捆綁牢固，從地面運送至二水平 216 上 01 工作面回風順槽捕塵網處。

2.液力偶合器運至回風順槽后，使用錨索鎖具和 40T鏈子在頂板起吊錨索處作起吊點，用 5 噸手拉葫蘆將液力偶合器從車上吊下，然后前后各取1 個起吊點，采用前緊后松的方式依次挪動液力偶合器，將其移動到前部運輸機機尾。

3.到達前部運輸機機尾，準備防護措施。對前部運輸機進行斷電、閉鎖、上鎖、掛牌，并將上一級移變斷電。

4.確認工作范圍內支架護幫板貼緊煤壁，升緊支架保證初撐力在 252bar 以上，然后對支架閉鎖、上鎖，關閉進液截止閥。

5.進入運輸機前進行敲幫問頂，確認工作范圍內，無片幫、無鱗皮，有煤矸松動及時處理。

6.將鋼筋網片護在幫上，用 3.8 米單體頂牢。

7.選擇支架頂梁 5噸起吊環為起吊點，懸掛5噸手拉葫蘆，將液力偶合器吊至運輸機刮板上。

8.預先用煤塊將刮板鏈放液力偶合器處墊起，將液力偶合器在刮板鏈上放置平穩，使用吊帶或鋼絲繩將液力偶合器在刮板鏈上捆綁牢靠。

9.人員都離開作業現場后，安排支架組負責人到采煤機停放地點附近擴音電話處等待，由跟班隊干通知控制臺開啟前部運輸機。將液力偶合器運至指定地點后，三機組負責人閉鎖運輸機，上鎖掛牌，并通知控制臺斷組合開關及上級移變電源，同時上鎖掛牌。

10.選取支架頂梁相鄰 3 個5噸起吊環，使用 3 臺 5噸手拉葫蘆采用前緊后松方式將液力偶合器跨過采煤機，移到采煤機靠機頭側的前部運輸機溜槽上。由跟班副隊長通知控制臺電工送電，啟動前部運輸機。將液力偶合器運至前溜機頭處。

11.選擇支架 5 噸起吊環，將液力偶合器越過電纜槽，從 2#、 3#支架之間運至待更換地點。

12.回收機尾作業區域單體，鋼筋網片，清理現場并解鎖作業區域支架閉鎖，打開進液截止閥。

13.回收待舊液力偶合器的工序與入井工序相同，步驟相反。

(五)安裝新液力偶合器

1.清洗整理檢查所要安裝的部件、螺栓、軸套是否完好齊全。

2.用手拉葫蘆起吊液力偶合器到合適位置，安裝減速用銅棒配合大錘將液力偶合器輸出端與減速箱輸入軸裝配好，并用30mm套簡扳手?jǐn)Q緊M2OX130的液力偶合器壓緊螺栓，安裝好液力偶合器。

3.用手拉葫蘆起吊液力偶合器聯接罩到合適位置，用46mm套筒扳手配合46mm梅花扳手?jǐn)Q緊12條M3OX120外六方螺檢，安裝好液力偶合器聯接罩。

4.用手拉倒鏈起吊電機到合適位置，用凡士林將彈性橡膠塊裝在聯軸節內槽，轉動液力偶合器使公母連軸節嚙合， 用 46mm 套筒扳手配合 46mm 梅花扳手?jǐn)Q緊 12 條 M30×120 外六方螺栓，安裝好電機。

5.安裝后部運輸機機頭電機電纜插頭，兼職瓦檢員檢測瓦斯?jié)舛?，給后部運輸機電機送電試運轉，試運轉正常無異響后，喊話通知控制臺斷電、上鎖、掛牌。
